Wybór Trybu Bezpiecznej Pracy

Jochen Bihl wyjaśnia, w jaki sposób certyfikowany Master Bihl+Wiedemann zapewnia prosty „wybór trybu bezpiecznej pracy”. Korzystając ze standardowego interfejsu HMI, użytkownicy mogą bezpiecznie wybrać do 5 różnych trybów pracy dla maksymalnie 6 indywidualnych części systemu. Każdy tryb zapewnia określony zakres funkcji bezpieczeństwa. Sama konfiguracja trybów pracy jest bardzo prosta dzięki oprogramowaniu konfiguracyjnemu ASIMON360. Wykorzystany w przykładzie system kluczy elektronicznych Euchner EKS umożliwia ograniczenie dostępu jedynie do grupy autoryzowanych pracowników obsługi.
Długość filmu: 2:34

Przykład konfiguracji pięciu trybów bezpiecznej pracy zgodnie z wytycznymi Niemieckiego Instytutu DGUV

Wybór Trybu Bezpiecznej Pracy

Dzisiejsze, niejednokrotnie skomplikowane systemy sterownia i maszyny, muszą zapewniać możliwość wyboru trybu działania, charakteryzowanego zmianą parametrów pracy np. poprzez redukcję prędkości ruchu czy też umożliwienie pracy z ominięciem sygnałów urządzeń bezpieczeństwa. Jest to możliwe z wykorzystaniem funkcji “Wyboru Trybu Bezpiecznej Pracy”.

Bihl+Wiedemann zapewnia możliwość wyboru trybu działania w sposób prosty z zachowaniem wymagań poziomu zapewnienia nienaruszalności PL do PLe, z wykorzystaniem standardowego panelu operatorskiego HMI. Autoryzowany dostęp do opcji wyboru trybu pracy bezpiecznej może być zrealizowany z wykorzystaniem systemu kluczy elektronicznych EKS firmy Euchner.

Zasada wyboru bezpiecznego trybu pracy

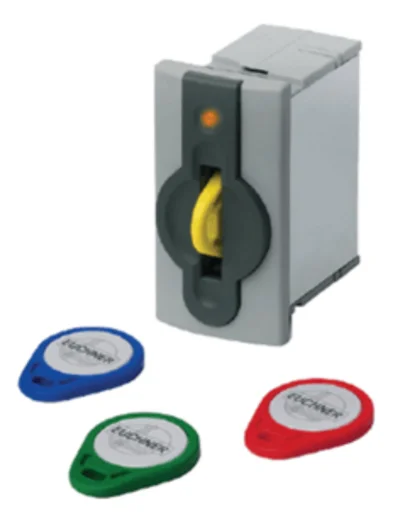

Tryb pracy można bezpiecznie wybrać i aktywować za pomocą standardowego interfejsu HMI, takiego jak dotykowy panel operatorski. Dostęp do tego wyboru, i indywidualnych funkcji tożsamych dla danego trybu, jest ograniczony do autoryzowanej grupy osób z wykorzystaniem odpowiedniego systemu identyfikacji dostępu, jak np. systemu kluczy elektronicznych Euchner EKS.

Indywidualna reprezentacja

Przyjazny dla użytkownika wybór trybu pracy, wykorzystuje swobodnie programowalny GUI na standardowym HMI

Indywidualna wizualizacja systemu, jego komponentów i wybranego trybu pracy

Szczegółowa diagnostyka przez OPC UA, może być dostosowana indywidualnie do każdej aplikacji

Najważniejsze cechy wyboru trybu bezpiecznej pracy

Wybór trybu bezpiecznej pracy za pomocą standardowego interfejsu HMI, np. panelu dotykowego

Nieograniczona konfiguracja pięciu bezpiecznych trybów pracy w sześciu różnych części systemu

Prosta implementacja za pomocą modułu funkcyjnego z certyfikatem TÜV z wykorzystaniem oprogramowania konfiguracyjnego ASIMON360

Wygodna komunikacja i szczegółowa diagnostyka za pośrednictwem OPC UA (lub magistrali Fieldbus)

Do poziomu zapewnienia nienaruszalności PL e

Funkcjonalność zintegrowana ze wszystkimi nowymi monitorami bezpieczeństwa Bihl+Wiedemann

Bezpieczna procedura

Wyświetlane są jedynie tryby pracy, które mogą być aktywowane przez operatora z określonym zakresem akredytacji / dostępu (klucz elektroniczny)

Kliknięcie aktywowanego trybu pracy powoduje jego wstępne wybranie

Wybór wstępny, zweryfikowany przez Monitor Bezpieczeństwa, jest wyświetlany użytkownikowi celem potwierdzenia

Potwierdzenie wstępnego wyboru poprzez jego kliknięcie na HMI aktywuje, w sposób bezpieczny, odpowiedni tryb pracy w Monitorze Bezpieczeństwa

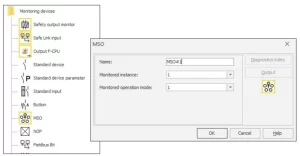

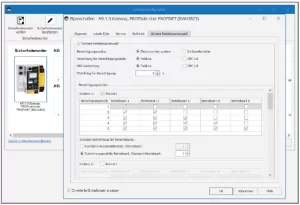

Prosta konfiguracja poprzez ASIMON360
1. Aktywacja wyboru bezpiecznego trybu działania poprzez Mastera ASi 2. Alokacja możliwych do wyboru trybów działania do maksymalnie pięciu różnych kluczy systemu EKS Euchner 3. Nieograniczone korzystanie z modułu MSO (Mode of Safe Operation) w ramach tworzonej konfiguracji bezpieczeństwa
